AV 10 PARADIGMAS

1a Questão (Ref.: 201503686325)	Fórum de Dúvidas (0)       Saiba  (0)

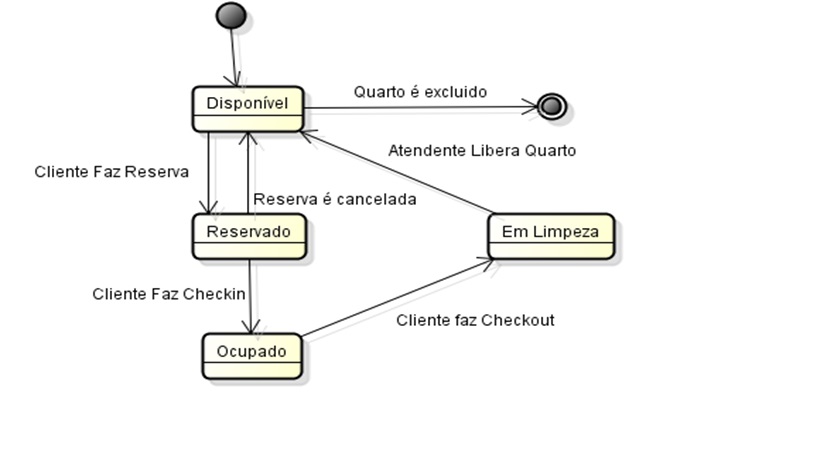

Considerado o diagrama de estados a seguir, analise as seguintes assertivas I. E possível transitar do estado Disponível direto para o estado Ocupado. II. Sempre que a atendente libera a limpeza do quarto, o quarto volta para o estado de Disponível. III. E possível que se retorne ao estado Reservado, estando no estado Ocupado. IV. O estado final apenas pode ser obtido, estando o quarto no estado Disponível. Assinale a opção correta
	Estão corretas apenas as assertivas II, III e IV
	Está correta apenas a assertivas II
	Estão corretas apenas as assertivas II e IV
	Está correta apenas a assertiva IV
	Estão corretas apenas as assertivas I e III

2a Questão (Ref.: 201503742751)	Fórum de Dúvidas (0)       Saiba  (0)

Um diagrama de classes é a representação da estrutura das classes que servem como modelo para os objetos. Uma classe possui características e métodos. Os atributos são utilizados para definir as características de uma classe. Quanto a visibilidade de um atributo, podemos citar vários, EXCETO :
	Pública.
	Protegida.
	Privada.
	Pacote.
	Composição
Gabarito Comentado

3a Questão (Ref.: 201503747561)	Fórum de Dúvidas (0)       Saiba  (0)

No que se refere aos diagramas de Caso de Uso e de Classe, bem com a relação entre eles, analise as assertivas que seguem I.  O diagrama de classes elaborado na fase de análise não pode ser alterado nas demais fases do processo de desenvolvimento do software. II. Casos de uso podem vir a ser métodos de uma classe III. Os atores, do diagrama de casos de uso, podem vir a ser classes IV. Os principais atributos, de uma classe, são identificados na interação do ator com o caso de uso Com base em sua análise das assertivas, assinale a ÚNICA opção CORRETA.
	Estão corretas apenas as assertivas I e IV
	Está correta apenas a assertiva IV
	Estão corretas apenas as assertivas II, III e IV
	Está correta apenas a assertiva II
	Estão corretas apenas as assertivas III e IV
Gabarito Comentado

4a Questão (Ref.: 201503686302)	Fórum de Dúvidas (0)       Saiba  (0)

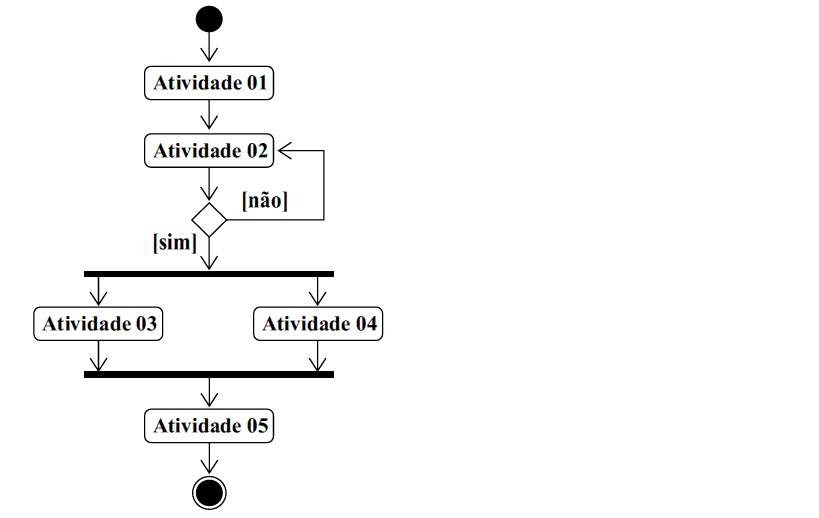

O diagrama de atividades é um dos diagramas disponíveis na UML (Linguagem de Modelagem Unificada) para a modelagem de aspectos dinâmicos de sistemas. Com relação ao diagrama de atividades apresentado, avalie as afirmações a seguir. I. A atividade 05 será executada se a atividade 03 ou a atividade 04 for concluída. II. A ramificação sequencial existente após a atividade 02 significa que, caso o fluxo seja [não], é necessário que sejam executadas as atividades 01 e 02. III. As atividades 03 e 04 vão ter início ao mesmo tempo, entretanto, não significa que terminarão ao mesmo tempo. IV. Caso o fluxo da ramificação sequencial existente após a atividade 02 tenha o fluxo [sim], a atividade 02 não será mais executada É correto apenas o que afirma em
	II e III
	I, III e IV
	III e IV
	I e II
	I, II e IV
Gabarito Comentado

5a Questão (Ref.: 201503847624)	Fórum de Dúvidas (0)       Saiba  (0)

O objetivo do diagrama de seqüência é demonstrar a interação entre os objetos envolvidos na realização de uma cenário de um caso de uso. Dentre as alternativas apresentadas, assinale a UNICA que corresponde ao conceito correto para "cenario".
	Um cenário é um conjunto de estereótipos contidos em um caso de uso
	Um cenário é um conjunto de métodos contidos em um caso de uso
	Um cenário é um conjunto de classes contidas em um caso de uso;
	Um cenário é um conjunto generalizações contidos em diagrama de classe;e
	Um cenário é um conjunto de passos contidos em um caso de uso;
Gabarito Comentado

6a Questão (Ref.: 201503365841)	Fórum de Dúvidas (0)       Saiba  (0)

A UML é uma linguagem que muito vem auxiliando na modelagem de Sistemas desenvolvidos pelo paradigma orientado a objeto. A UML integra um conjunto de diagramas que se complementam na definição e especificação de um software. Três desses diagramas que se integram são: Casos de Uso, Classes e Sequencia. Nesse contexto I. Diagrama de Sequencia mostra como as classes envolvidas em um caso de uso interagem para realizar um cenário de uso. PORQUE II. Um caso de uso é um conjunto de cenários de uso, onde cada cenário descreve uma sequencia de passos da interação do usuário com o sistema.
	A afirmativa I é falsa e a II é verdadeira
	As afirmativas I e II são verdadeiras e a segunda NÃO justifica a primeira
	As afirmativas I e II são verdadeiras e a segunda justifica a primeira
	A afirmativa I é verdadeira e a II é falsa
	Ambas as afirmativas são falsas
